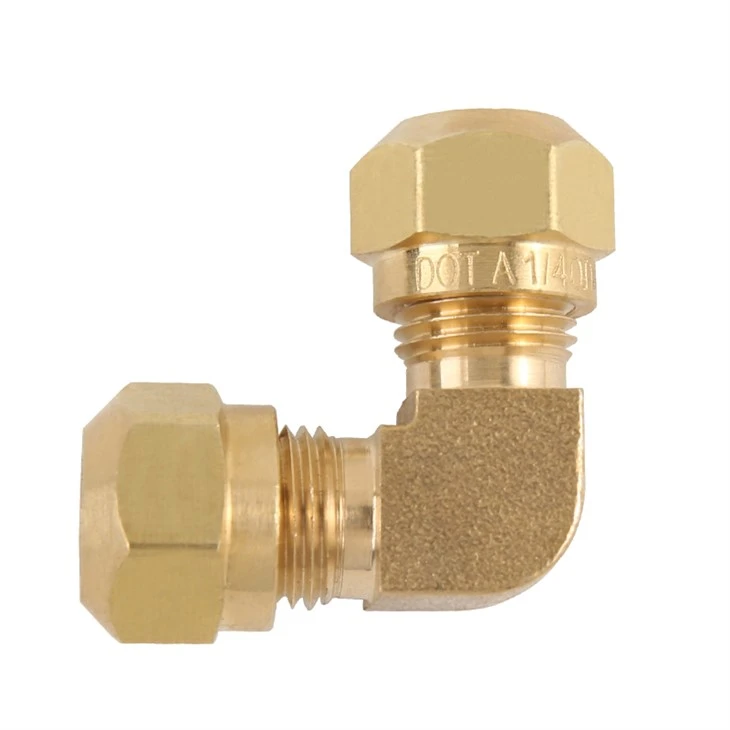

Vzduchová brzdová nylonová hadička

Lett z linky DOT Air Brake-Nylon Hadovcov je mosadzná spojovacia spojka určená pre vzduchové brzdové systémy komerčných vozidiel a pneumatické vedenia na zmenu smeru linky, optimalizáciu priestoru a udržiavanie vzduchovej tesnosti. Je jedinečný v tom, že kombinuje mosadz s vysokou silou, spoľahlivosť certifikovanú DOT a kompaktný dizajn lakťa pre komplexné aplikácie.



Dot vzduchová brzdová brzda-nylonové tvarovky lakťov sa používa v širokej škále aplikácií v úžitkových vozidlách, stavebných strojoch a ďalších pneumatických systémoch.



1. Systém leteckých brzdových vozidiel

Aplikuje sa na riadenie brzdovej potrubia podvozku nákladného vozidla, kde rámec pozdĺžny lúč prechádza krížovým členom. 90 -stupňový lakť spája nylonovú brzdovú hadicu s výstupom z kovového brzdového ventilu.

Funkcia:

Vyhýba sa priamemu vertikálnemu ohýbaniu nylonových hadičiek (ktoré je náchylné na praskanie napätia) a vyhladzuje riadenie lakťom a okolo prierezového člena rámu. Závesné koncové skrutky priamo do brzdového ventilu, ktoré eliminujú potrebu ďalších adaptérov a znižujú miesta úniku.

Inštalačné body:

(1) Uhol lakťa by sa mal porovnať s vôľou rámu, aby sa zabezpečilo, že vzdialenosť medzi nylonovou trubicou a rámom je väčšia alebo rovná 10 mm, aby sa zabránilo treniu a opotrebeniu.

(2) Na utiahnutie závitového konca použite konštantný krútiaci moment.



2. Pneumatický riadiaci systém pre stavebné stroje

Aplikuje sa na kĺbové vedenie výložníka rýpadla, blízko kĺbového kĺbového ramena do barovej tyče. Na obidvoch koncoch použite 90 -stupňový rotačný lakť s nylonovou trubicou, aby sa umožnila rotácia kĺbového tela 360 stupňov.

Funkcia:

Automaticky upravuje smerovanie čiary, keď sa teleskopy výložníka a otáčajú, čím sa znižuje únava krútenia nylonovej trubice.

Leštenie na stene lakťa znižuje hluk prúdenia vzduchu a zlepšuje odozvu hydraulického ventilu.

Inštalačné body:

(1) Lett by sa mal po inštalácii manuálne otáčať a testovať, aby sa zabezpečilo, že nedôjde k lepeniu.

(2) Exponovaná časť nylonovej trubice je pokrytá opleteným plášťom rezistentným oderom, aby sa zabránilo treniu s kovovou štruktúrou.



Časť#	Trubica	Parker	Jedáleň	Mater	Brána
1577-4	1/4	265nta -4	1465x4	38052	632404-0404
1577-6	3/8	265nta -6	1465x6	38053	632404-0606
1577-8	1/2	265nta -8	1465x8	38054	632404-0808
1577-10	5/8	265nta -10	1465x10	38055	G924041-1010



Časť#	Trubica	Tektán	Automat	Flotilová pýcha	Fairview	Tramet sloan
1577-4	1/4	1365-4	177.14654	N65-4	1465-4	S765ab -4
1577-6	3/8	1365-6	177.14656	N65-6	1465-6	S765ab -6
1577-8	1/2	1365-8	177.14658	N65-8	1465-8	S765ab -8
1577-10	5/8	1365-10	177.14651	N65-10	1465-10	S765ab -10
